Ochrana budov a konstrukcí proti zemětřesení a vibracím způsobeným větrem
Viskózní stěnové tlumiče GERB (GVWD) představují speciální konstrukce běžných tlumičů Visco®. Instalují se do budov a konstrukcí na spojnice jednotlivých pater. Snižují poměr výchylek mezi patry během podnětů způsobených větrem nebo seizmickou aktivitou. Tlumiče GVWD působí v jednom vodorovném směru a zvyšují celkové tlumení budovy. Snížení výchylek mezi patry mají za následek nižší vnitřní síly a momenty zlepšení pohodlí, bezpečí a spolehlivosti.
Ochrana budov a konstrukcí proti zemětřesení a vibracím způsobeným větrem.
Viskózní stěnové tlumiče GERB (GVWD) představují speciální konstrukce běžných tlumičů Visco®. Instalují se do budov a konstrukcí na spojnice jednotlivých pater. Snižují poměr výchylek mezi patry během podnětů způsobených větrem nebo seizmickou aktivitou. Tlumiče GVWD působí v jednom vodorovném směru a zvyšují celkové tlumení budovy. Snížení výchylek mezi patry mají za následek nižší vnitřní síly a momenty zlepšení pohodlí, bezpečí a spolehlivosti.
Ochrana budov a konstrukcí proti zemětřesení a vibracím způsobeným větrem.
Viskózní stěnové tlumiče GERB (GVWD) představují speciální konstrukce běžných tlumičů Visco®. Instalují se do budov a konstrukcí na spojnice jednotlivých pater. Snižují poměr výchylek mezi patry během podnětů způsobených větrem nebo seizmickou aktivitou. Tlumiče GVWD působí v jednom vodorovném směru a zvyšují celkové tlumení budovy. Snížení výchylek mezi patry mají za následek nižší vnitřní síly a momenty zlepšení pohodlí, bezpečí a spolehlivosti.
Tlumiče GVWD mezi dvěma patry
(dvě typické situace)
Tlumiče GVWD mezi dvěma patry
(dvě typické situace)
Tlumiče GVWD mezi dvěma patry
(dvě typické situace)
Tlumiče GVWD se skládají z ocelového pouzdra spojeného se spodní podlahou/konstrukcí, vnitřního pístu spojeného s horní podlahou a viskózní kapaliny mezi nimi. Při seizmickém a silném větrném buzení způsobuje relativní posun mezi horní a dolní konstrukcí pohyb pístu viskózní kapalinou. Vyvolávají se tlumicí síly a dochází k rozptylu kinetické energie. V závislosti na požadovaném tlumení a/nebo z důvodu dosažení přijatelných relativních posunů mezi podlahami lze zvolit různé velikosti tlumičů s vhodnou úrovní výkonnosti. Je-li to nutné, lze použít několik tlumičů souběžně.
Viskózní stěnové tlumiče GERB byly vyvinuty a zkonstruovány tak, aby vyhověly potřebám architektů a stavebních inženýrů. Dodávají se v různých velikostech, lze je instalovat do běžných stěnových konstrukcí a jsou vhodné pro novostavby, ale také pro opatření při modernizaci.
Tlumiče GVWD se skládají z ocelového pouzdra spojeného se spodní podlahou/konstrukcí, vnitřního pístu spojeného s horní podlahou a viskózní kapaliny mezi nimi. Při seizmickém a silném větrném buzení způsobuje relativní posun mezi horní a dolní konstrukcí pohyb pístu viskózní kapalinou. Vyvolávají se tlumicí síly a dochází k rozptylu kinetické energie. V závislosti na požadovaném tlumení a/nebo z důvodu dosažení přijatelných relativních posunů mezi podlahami lze zvolit různé velikosti tlumičů s vhodnou úrovní výkonnosti. Je-li to nutné, lze použít několik tlumičů souběžně.
Viskózní stěnové tlumiče GERB byly vyvinuty a zkonstruovány tak, aby vyhověly potřebám architektů a stavebních inženýrů. Dodávají se v různých velikostech, lze je instalovat do běžných stěnových konstrukcí a jsou vhodné pro novostavby, ale také pro opatření při modernizaci.
Tlumiče GVWD se skládají z ocelového pouzdra spojeného se spodní podlahou/konstrukcí, vnitřního pístu spojeného s horní podlahou a viskózní kapaliny mezi nimi. Při seizmickém a silném větrném buzení způsobuje relativní posun mezi horní a dolní konstrukcí pohyb pístu viskózní kapalinou. Vyvolávají se tlumicí síly a dochází k rozptylu kinetické energie. V závislosti na požadovaném tlumení a/nebo z důvodu dosažení přijatelných relativních posunů mezi podlahami lze zvolit různé velikosti tlumičů s vhodnou úrovní výkonnosti. Je-li to nutné, lze použít několik tlumičů souběžně.
Viskózní stěnové tlumiče GERB byly vyvinuty a zkonstruovány tak, aby vyhověly potřebám architektů a stavebních inženýrů. Dodávají se v různých velikostech, lze je instalovat do běžných stěnových konstrukcí a jsou vhodné pro novostavby, ale také pro opatření při modernizaci.
Pohlcování energie – typická dynamická výkonnost
Síla vs. rychlost
Síla [kN]
Rychlost [mm/s]
Pohlcování energie – typická dynamická výkonnost
Síla vs. rychlost
Síla [kN]
Rychlost [mm/s]
Pohlcování energie – typická dynamická výkonnost
Síla vs. rychlost
Síla [kN]
Rychlost [mm/s]
Charakteristika
- Dobře známá technologie osvědčená v mnoha typech kontstrukcí na celém světě
- Spolehlivá technologie vycházející z viskózních střihových sil
- Bez údržby/oděru (žádné mechanické opotřebení)
- Fungují na stěně ve vodorovném směru
- Vysoké zátěžové síly / zvyšující se nároky vedou ke zvýšení tlumicí síly
Oblasti použití
- Vysoké a střední až velké budovy
- Pružné budovy
- Budovy se zvýšenou bezpečností
- Budovy s nepřetržitým provozem
- Opatření pro přídavné vybavení

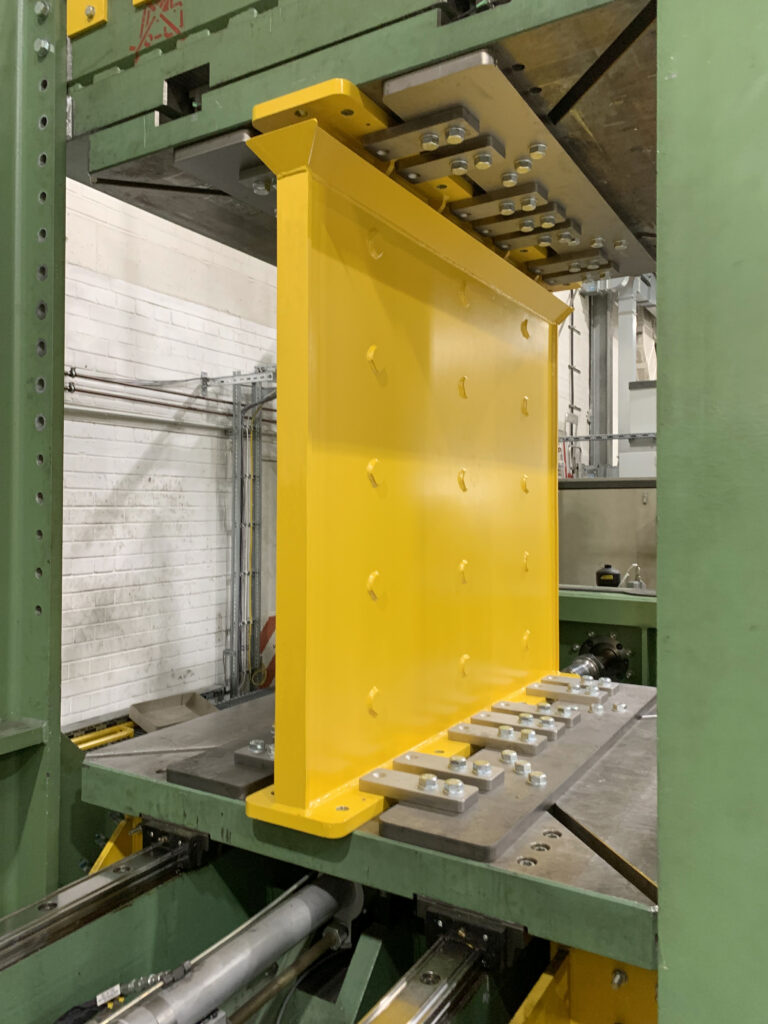

Tlumič GVWD na zkušební lavici
Instalace
GVWD jsou k dispozici v různých standardních velikostech v rozmezí 1500 mm až 2400 mm. Na vyžádání jsou vyráběny i zakázkové velikosti. Přeprava a instalace GVWD závisí na specifikacích konkrétního projektu.
Charakteristika
- Dobře známá technologie osvědčená v mnoha typech kontstrukcí na celém světě
- Spolehlivá technologie vycházející z viskózních střihových sil
- Bez údržby/oděru (žádné mechanické opotřebení)
- Fungují na stěně ve vodorovném směru
- Vysoké zátěžové síly / zvyšující se nároky vedou ke zvýšení tlumicí síly
Oblasti použití
- Vysoké a střední až velké budovy
- Pružné budovy
- Budovy se zvýšenou bezpečností
- Budovy s nepřetržitým provozem
- Opatření pro přídavné vybavení
Tlumič GVWD na zkušební lavici
Instalace
GVWD jsou k dispozici v různých standardních velikostech v rozmezí 1500 mm až 2400 mm. Na vyžádání jsou vyráběny i zakázkové velikosti. Přeprava a instalace GVWD závisí na specifikacích konkrétního projektu.
Charakteristika
- Dobře známá technologie osvědčená v mnoha typech kontstrukcí na celém světě
- Spolehlivá technologie vycházející z viskózních střihových sil
- Bez údržby/oděru (žádné mechanické opotřebení)
- Fungují na stěně ve vodorovném směru
- Vysoké zátěžové síly / zvyšující se nároky vedou ke zvýšení tlumicí síly
Oblasti použití
- Vysoké a střední až velké budovy
- Pružné budovy
- Budovy se zvýšenou bezpečností
- Budovy s nepřetržitým provozem
- Opatření pro přídavné vybavení
Tlumič GVWD na zkušební lavici
Instalace
GVWD jsou k dispozici v různých standardních velikostech v rozmezí 1500 mm až 2400 mm. Na vyžádání jsou vyráběny i zakázkové velikosti. Přeprava a instalace GVWD závisí na specifikacích konkrétního projektu.
